Tấm nhôm đục lỗ | Làm mát luồng không khí cao cho trung tâm dữ liệu và môi trường nhiệt độ cao

Máy chủ mật độ cao tạo ra nhiệt lượng lớn. Nếu không có luồng không khí thích hợp, thiết bị điều tiết, các điểm nóng sẽ phát triển và độ tin cậy sẽ không cao. cácTấm nhôm đục lỗ từTầng Hoa Hồngmang lại giải pháp. Được gia công chính xác từ hợp kim nhôm chất lượng cao, tấm sàn nâng đục lỗ này kết hợp khả năng chịu tải cao với hệ thống thông gió hiệu quả. Chống tĩnh điện vĩnh viễn, chống ăn mòn và làm mát đồng đều – đó là sự lựa chọn chuyên nghiệp cho các trung tâm dữ liệu và phòng thiết bị nhiệt độ cao.

Tấm nhôm đục lỗ là gì?

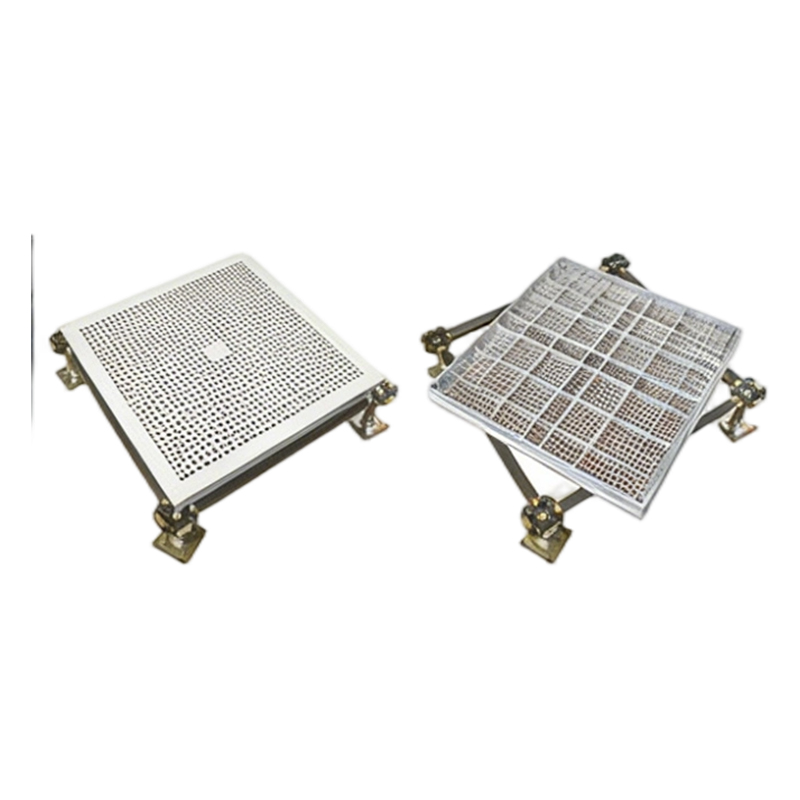

MỘTTấm nhôm đục lỗ là tấm sàn nâng được làm từ hợp kim nhôm với các lỗ được thiết kế chính xác trên bề mặt của nó. Không giống như các tấm thép đục lỗ có thể bị rỉ sét, nhôm mang lại khả năng chống ăn mòn tự nhiên. Không giống như các tấm đặc, kiểu đục lỗ cho phép không khí làm mát bốc lên trực tiếp từ khoang dưới sàn đến cửa hút máy chủ.

Định nghĩa sản phẩm & Chức năng cốt lõi

- Sự định nghĩa: Tấm sàn nâng bằng hợp kim nhôm với các lỗ thông gió chính xác

- Chức năng chính: Cung cấp không khí làm mát cho thiết bị có nhiệt độ cao đồng thời hỗ trợ chịu tải

- Chức năng bổ sung: Quản lý cáp dưới sàn nâng, bảo vệ chống tĩnh điện, hỗ trợ thiết bị

Xây dựng bảng điều khiển

Quy trình sản xuất

- Vật liệu: Tấm hợp kim nhôm chất lượng cao

- thủng: Quy trình dập có độ chính xác cao – mẫu lỗ đồng đều

- Gỡ lỗi: Tất cả các lỗ đều được làm nhẵn – không có cạnh sắc

- Độ phẳng: Cân bằng chính xác sau khi thủng

- Hoàn thành: Nhôm tự nhiên – không cần sơn, không cần sơn phủ

Kiểm soát chất lượng thương hiệu kép

Cả haiHoa Hồng VàOuli thương hiệu tuân theo các tiêu chuẩn sản xuất nghiêm ngặt. Mỗi tấm đều trải qua quá trình kiểm tra tính đồng nhất của lỗ thủng, kiểm tra độ phẳng, xác minh tải trọng và xác nhận khả năng chống ăn mòn trước khi đóng gói.

Thông số kỹ thuật

Thông số cơ bản

Tùy chọn công suất tải

Thông số kỹ thuật thông gió

Thuộc tính vật lý và môi trường

Tính năng chất lượng thủng

- Phân bố lỗ đồng đều – Không có điểm chết, luồng không khí ổn định trên toàn bộ bảng điều khiển

- Lỗ không có gờ – An toàn khi sử dụng, không gây hư hỏng dây cáp hoặc tay

- Căn chỉnh chính xác – Các lỗ căn chỉnh theo mẫu lưới tiêu chuẩn

- Không bị sờn mép – Cắt sạch xung quanh chu vi bảng điều khiển

Ưu điểm cốt lõi của tấm nhôm đục lỗ

1. Thông gió hiệu suất cao – Làm mát đồng đều

- Mẫu đục lỗ chính xác đảm bảo phân phối luồng khí đều

- Không có điểm chết – mọi cửa hút máy chủ đều nhận được không khí làm mát

- Tốc độ thông gió có thể tùy chỉnh (30%-60%) cho tải nhiệt cụ thể

- Giảm các điểm nóng và cải thiện độ tin cậy của thiết bị

2. Khả năng chịu tải mạnh – Hỗ trợ thiết bị nặng

- Cấu trúc hợp kim nhôm có độ bền cao

- Có sẵn các mẫu FS800 đến FS2000 (tải tập trung 454 KG đến 907 KG)

- Hỗ trợ giá đỡ máy chủ, bộ lưu điện và thiết bị nặng

- Không bị biến dạng khi chịu tải - ổn định và đáng tin cậy

3. Chống tĩnh điện vĩnh viễn – Không cần lớp phủ

- Nhôm có tính dẫn điện tự nhiên

- Không có lớp phủ chống tĩnh điện để bị mòn hoặc sơn lại

- Điện trở suất bề mặt không đổi suốt đời

- An toàn mãi mãi cho các thiết bị điện tử nhạy cảm

4. Chống ăn mòn hoàn toàn – Không bao giờ rỉ sét

- Nhôm tạo thành lớp oxit bảo vệ một cách tự nhiên

- Không cần sơn, không mạ, không cần lớp phủ hy sinh

- Lý tưởng cho môi trường ẩm ướt, trung tâm dữ liệu ven biển

- Không bị rỉ sét hay xuống cấp theo thời gian

5. Nhẹ - Dễ cài đặt và bảo trì

- Khoảng 1/3 trọng lượng của tấm thép

- Giảm sự mệt mỏi của công nhân trong quá trình lắp đặt

- Dễ dàng nâng lên để tiếp cận cáp dưới sàn

- Chi phí vận chuyển thấp hơn

6. Tốc độ thông gió có thể tùy chỉnh

- Tùy chọn diện tích mở 30% đến 60%

- Phù hợp với yêu cầu tải nhiệt cụ thể

- Ngăn chặn luồng không khí làm mát kém hoặc lãng phí

- Tối ưu hóa hiệu suất quạt CRAC

7. Chống cháy và chịu nhiệt

- Loại A không cháy – nhôm sẽ không cháy

- Không có khói hoặc khí độc khi cháy

- Duy trì độ bền ở nhiệt độ cao

- Không bị biến dạng dưới tác dụng của nhiệt

8. Đục lỗ chính xác – Không có gờ, không có cạnh sắc

- Quá trình dập có độ chính xác cao

- Tất cả các lỗ đều được mài nhẵn - mịn khi chạm vào

- Không làm hỏng dây cáp hoặc tay trong quá trình lắp đặt

- Ngoại hình chuyên nghiệp

9. Không cần bảo trì – Không sơn, không sơn

- Bề mặt nhôm tự nhiên không cần bảo trì

- Không tẩy rỉ sét, không sơn lại, không bịt kín

- Vệ sinh đơn giản bằng vải ẩm

- Chi phí vòng đời thấp nhất so với bất kỳ tấm đục lỗ nào

Ứng dụng cho tấm nhôm đục lỗ

Ứng dụng chính

- Trung tâm dữ liệu và phòng máy chủ – Làm mát mật độ cao

- Trung tâm điện toán đám mây – Tải nhiệt cao liên tục

- phòng IDC – Tiêu chuẩn trung tâm dữ liệu Internet

- Các trung tâm chỉ huy và kiểm soát – Làm mát thiết bị đáng tin cậy

- Sản xuất điện tử – Môi trường sạch sẽ, an toàn tĩnh điện

- Phòng thí nghiệm – Chịu được hóa chất, dễ dàng vệ sinh

- Phòng thiết bị mật độ nhiệt cao – UPS, ắc quy, máy tính lớn

- Cơ sở viễn thông – Nhu cầu làm mát liên tục

Ai cần sản phẩm này?

So sánh với tấm đục lỗ bằng thép

[Tấm nhôm đục lỗ] Câu hỏi thường gặp

Câu hỏi 1: Tấm nhôm đục lỗ có đáp ứng các tiêu chuẩn quốc gia và ngành không?

Trả lời:Đúng. cácTấm nhôm đục lỗ từ Tầng Huahong tuân thủ nghiêm ngặtGB/T 36340-2018 (tầng tiếp cận nâng cao) vàSJ/T 10796-2001 (sàn chống tĩnh điện). Vật liệu hợp kim nhôm đáp ứng các tiêu chuẩn ASTM và EN hiện hành. Tính đồng nhất của lỗ thủng, khả năng chịu tải, độ phẳng và đặc tính chống tĩnh điện được kiểm tra theo từng lô. Đánh giá lửa là loại A không cháy. Khả năng chống ăn mòn vốn có của vật liệu nhôm - không cần lớp phủ. Đối với các dự án quốc tế, Huahong có thể cung cấp tài liệu tuân thủ các tiêu chuẩn ISO, ASTM hoặc EN theo yêu cầu. Thử nghiệm tùy chỉnh có thể được sắp xếp cho các ứng dụng chuyên biệt.

Câu hỏi 2: Tấm nhôm đục lỗ có phù hợp để làm mát trung tâm dữ liệu không?

Trả lời:Tuyệt đối. cácTấm nhôm đục lỗ làđược thiết kế đặc biệt cho môi trường nhiệt độ cao như trung tâm dữ liệu, phòng máy chủ và trung tâm điện toán đám mây. Đây là lý do tại sao nó vượt trội. Đầu tiên,mẫu đục lỗ chính xác đảm bảo luồng không khí đồng đều trên toàn bộ bảng điều khiển – không có điểm chết. Thứ hai,tỷ lệ thông gió tùy chỉnh (30%-60%) cho phép bạn điều chỉnh khả năng làm mát phù hợp với tải nhiệt cụ thể của giá đỡ. Thứ ba,khả năng chịu tải cao (tập trung lên tới 907 KG) hỗ trợ các giá đỡ máy chủ nặng. Thứ tư,chống tĩnh điện vĩnh viễn bảo vệ các thiết bị điện tử nhạy cảm mà không cần bảo trì lớp phủ. Thứ năm,chống ăn mòn khiến nó trở nên lý tưởng cho môi trường ẩm ướt hoặc trung tâm dữ liệu ven biển. Đối với hệ thống ngăn lối đi nóng/lạnh, các tấm nhôm đục lỗ ở phía trước giá đỡ mang lại khả năng làm mát mục tiêu giúp giảm luồng khí đi vòng và giảm chi phí năng lượng.

Câu hỏi 3: Tốc độ thông gió có thể được tùy chỉnh cho dự án cụ thể của tôi không?

Trả lời:Đúng. Hỗ trợ sàn Hoa Hồngtỷ lệ thông gió có thể tùy chỉnh từ 30% đến 60% choTấm nhôm đục lỗ. Bạn chỉ định tỷ lệ phần trăm diện tích mở chính xác cần thiết cho thiết kế làm mát của mình. Các mẫu tiêu chuẩn bao gồm phân bố lỗ đồng đều trên toàn bộ bảng điều khiển, các vùng đục lỗ mật độ cao để làm mát mục tiêu và đục lỗ từ cạnh này sang cạnh khác để có luồng không khí tối đa. Đối với các dự án lớn, đường kính lỗ tùy chỉnh và mẫu khoảng cách có sẵn. Cung cấp CFM cần thiết của bạn cho mỗi bảng hoặc tỷ lệ phần trăm diện tích mở mục tiêu và Huahong sẽ sản xuất tương ứng. Việc tùy chỉnh này đảm bảo bạn không thông gió quá mức (gây ra các điểm nóng) cũng như không thông gió quá mức (lãng phí không khí lạnh và năng lượng). Liên hệ với Huahong với yêu cầu làm mát của bạn để được tư vấn.

Câu hỏi 4: Tấm nhôm đục lỗ có bị gỉ hoặc ăn mòn theo thời gian không?

Trả lời:Không.Tấm nhôm đục lỗ không bao giờ rỉ sét. Nhôm tự nhiên tạo thành một lớp oxit mỏng, trong suốt khi tiếp xúc với không khí. Lớp này cứng, không xốp và có khả năng tự phục hồi – nếu bị trầy xước, lớp oxit sẽ biến đổi ngay lập tức. Không cần sơn, mạ hoặc niêm phong. Đối với các trung tâm dữ liệu ven biển, môi trường có độ ẩm cao hoặc bất kỳ cơ sở nào mà các tấm thép sẽ bị rỉ ở các cạnh bị cắt hoặc trầy xước, các tấm nhôm đục lỗ sẽ duy trì tính toàn vẹn của chúng vô thời hạn. Các tấm thép đục lỗ phụ thuộc vào hệ thống sơn hoặc lớp phủ mà cuối cùng sẽ bị hỏng - đặc biệt là ở các cạnh thủng nơi các lỗ được cắt. Nhôm không có điểm yếu như vậy. Khả năng chống ăn mòn này là một trong những lý do chính khiến các kỹ sư chỉ định nhôm cho môi trường khắc nghiệt hoặc ẩm ướt.

Câu hỏi 5: Bảng điều khiển có đủ chắc chắn cho các giá đỡ máy chủ nặng không?

Trả lời: Đúng. cácTấm nhôm đục lỗ được sản xuất từ ​​hợp kim nhôm cường độ cao có khả năng chịu tải tương đương hoặc vượt các tấm đục lỗ bằng thép. Các mô hình có sẵn:FS800 (454kg) – Phòng máy chủ tiêu chuẩn, tủ đựng đèn.FS1250 (567 kg) – Trung tâm dữ liệu mật độ trung bình.FS1500 (680kg) – Giá đỡ mật độ cao.FS2000 (907 kg) – Thiết bị UPS hạng nặng, máy tính lớn. Cấu trúc nhôm nguyên khối (không có chất độn, không có khoang rỗng) phân bổ tải trọng điểm đều mà không có nguy cơ bị nghiền nát lõi. Đối với hầu hết các giá đỡ máy chủ tiêu chuẩn có tải trọng chân 200-300 KG, các mẫu FS800 hoặc FS1250 là đủ. Đối với thiết bị nặng, chọn FS1500 hoặc FS2000. Bất chấp các lỗ thủng, tấm vẫn duy trì được tính toàn vẹn về cấu trúc vì mạng lưới nhôm giữa các lỗ cung cấp đường dẫn tải liên tục.

Câu 6: Tấm nhôm đục lỗ so với tấm đục lỗ bằng thép như thế nào?

Trả lời: Năm ưu điểm chính khiến nhôm trở nên vượt trội trong hầu hết các ứng dụng.Đầu tiên, khả năng chống ăn mòn – Nhôm không bao giờ rỉ sét; thép bị gỉ khi lớp phủ bị trầy xước (đặc biệt ở các mép thủng).Thứ hai, cân nặng – Nhôm có trọng lượng bằng 1/3 thép nên việc lắp đặt và đi cáp dễ dàng hơn.Thứ ba, chống tĩnh điện – Nhôm có tính dẫn điện tự nhiên vĩnh viễn; thép yêu cầu lớp phủ bị mòn.Thứ tư, bảo trì – Nhôm không yêu cầu; thép cần kiểm tra lớp phủ định kỳ và chỉnh sửa.Thứ năm, tuổi thọ – Nhôm có tuổi thọ hơn 30 năm; thép thường là 10-15 năm trước khi rỉ sét xuất hiện. Nhược điểm tiềm ẩn duy nhất là chi phí – nhôm có chi phí nguyên liệu ban đầu cao hơn. Tuy nhiên, tuổi thọ dài hơn và không cần bảo trì làm cho nhôm tiết kiệm hơn trong toàn bộ vòng đời của tòa nhà.

Câu 7: Sàn Huahong có cung cấp hỗ trợ tùy chỉnh và sau bán hàng không?

Trả lời: Đúng. Sàn Huahong cung cấp hỗ trợ toàn diện choTấm nhôm đục lỗ. Tùy chọn tùy chỉnh bao gồm: tốc độ thông gió (30% -60% diện tích mở), độ dày bảng (35mm hoặc tùy chỉnh), xếp hạng tải trọng (FS800 đến FS2000+), kích thước bảng (kích thước tiêu chuẩn hoặc tùy chỉnh 600×600mm) và kiểu lỗ (đồng nhất hoặc được khoanh vùng).Dịch vụ lắp đặt bao gồm: đo lường tại chỗ, thiết kế hệ thống, lắp đặt chuyên nghiệp bởi đội ngũ đã được đào tạo và xác minh luồng không khí sau khi lắp đặt.Bảo hành : Bảo hành kết cấu 5 năm bao gồm các lỗi vật liệu, hiệu suất chịu tải và tính nguyên vẹn của lỗ thủng.Hỗ trợ sau bán hàng : tài liệu kỹ thuật, khắc phục sự cố từ xa, thay thế bảng điều khiển cho các lỗi đã được xác minh và kiểm tra tại chỗ tùy chọn cho các dự án lớn. Liên hệ với Huahong với các yêu cầu cụ thể của bạn để có một đề xuất tùy chỉnh.

Tổng quan về cài đặt

Các bước cài đặt tiêu chuẩn

1. Làm sạch và chuẩn bị sàn phụ

2. Đánh dấu vị trí bệ trên lưới 600×600mm

3. Lắp đặt bệ điều chỉnh ở độ cao thiết kế

4. Lắp đặt các thanh giằng để ổn định bên nếu cần

5. Đặt tấm nhôm đục lỗ ở những vị trí lối đi lạnh (phía trước kệ)

6. Đặt các tấm đặc ở lối đi và lối đi nóng

7. Kiểm tra độ phẳng với độ cao 2m

8. Lắp đặt đường viền và lối vào

Thực tiễn tốt nhất về vị trí

- Lối đi lạnh lẽo: Tấm đục lỗ ngay phía trước cửa hút máy chủ

- Lối đi nóng bỏng: Tấm đặc để chứa khí thải

- Dưới giá đỡ: Căn chỉnh các tấm đục lỗ với các khu vực tiếp nhận máy chủ

- Lối đi: Độ thông gió thấp (30%) hoặc tấm ốp cứng để tạo sự thoải mái

Công cụ cần thiết

- Laser cấp độ hoặc laser xoay

- Bộ nâng tấm hút

- Thước dây

- Đồng hồ vạn năng đo nối đất (nếu cần)

Hướng dẫn bảo trì

Chăm sóc hàng ngày

- Lau khô hoặc hút bụi để loại bỏ bụi

- Lau ẩm bằng xà phòng nhẹ và nước khi cần thiết

- Không cần sáp, không đánh bóng, không cần xịt chống tĩnh điện – không cần thiết

Kiểm tra định kỳ

- Định kỳ 6 tháng một lần: Kiểm tra xem có mảnh vụn nào chặn lỗ thủng không

- Sử dụng khí nén từ mặt dưới để làm sạch bụi tích tụ

- Kiểm tra xem có hư hỏng gì ở các cạnh của bảng điều khiển không (hiếm khi xảy ra với nhôm)

Không cần bảo trì lớp phủ

- Không sơn, không rỉ sét, không bịt kín

- Bề mặt nhôm tự nhiên không cần xử lý

- Thực sự không cần bảo trì

So sánh – Đục lỗ nhôm và đục lỗ thép

Tại sao chọn tấm đục lỗ sàn nhôm Hoa Hồng

Sản xuất xuất sắc

- Vật liệu: Hợp kim nhôm chất lượng cao

- thủng: Dập có độ chính xác cao – đồng đều, không có gờ

- Kết cấu: Nhôm nguyên khối – không chất độn, không lớp phủ

- Độ phẳng: Độ chính xác được san bằng sau khi thủng

- Điều khiển: Tiêu chuẩn thương hiệu kép Huahong và Ouli

Đảm bảo hiệu suất

- Tỷ lệ thông gió: 30% đến 60% theo quy định

- Khả năng chịu tải: model FS800 đến FS2000+

- Độ phẳng: Cao hơn thép thay thế

- Khả năng chống ăn mòn: Không bao giờ rỉ sét

- Chống tĩnh điện: Vĩnh viễn – không có lớp phủ

- Tuổi thọ sử dụng: hơn 30 năm, không cần bảo trì

Dịch vụ một cửa

- Tùy chỉnh tốc độ thông gió

- Hướng dẫn lựa chọn xếp hạng tải

- Thiết kế và bố trí hệ thống

- Cung cấp vật tư kèm theo giao hàng

- Cài đặt chuyên nghiệp (tùy chọn)

- Bảo hành 5 năm và hỗ trợ kỹ thuật

Giải pháp cho những mối quan tâm chung của khách hàng

Bản tóm tắt

cácTấm nhôm đục lỗ từTầng Hoa Hồnglà sự lựa chọn chuyên nghiệp cho môi trường làm mát trung tâm dữ liệu và nhiệt độ cao. Lỗ thủng chính xác đảm bảo luồng không khí đồng đều - không có điểm chết, không có điểm nóng. Hợp kim nhôm cường độ cao cho khả năng chịu tải lên tới 907 KG trong khi nặng bằng 1/3 thép. Chống tĩnh điện vĩnh viễn - không có lớp phủ nào bị mòn. Không bao giờ rỉ sét – hoàn hảo cho các cơ sở ẩm ướt hoặc ven biển. Tốc độ thông gió có thể tùy chỉnh (30%-60%) phù hợp với tải nhiệt cụ thể. Xếp hạng chống cháy loại A. Không cần bảo trì - tuổi thọ sử dụng hơn 30 năm.

Chọn Tấm nhôm đục lỗ để làm mát hiệu quả, độ bền lâu dài và không bị ăn mòn.
