Sàn hoạt động trên cao bằng thép của bạn có tương thích với hệ thống phân phối không khí dưới sàn của Trung tâm dữ liệu không?

Sàn hoạt động trên cao bằng théptừ Guangdong Huahong Raised Access Floor Co., Ltd. (OULI) khắc phục luồng khí kém khiến trung tâm dữ liệu quá nóng và lãng phí điện năng không cần thiết. Khi một trung tâm dữ liệu quá nóng, nguyên nhân hiếm khi chỉ đổ lỗi cho hệ thống làm mát. Thông thường, thủ phạm thực sự là sàn bên dưới giá đỡ. Đối với các nhà quản lý cơ sở và trưởng dự án đang xem xét các chiến lược quản lý nhiệt của họ, một câu hỏi quan trọng sẽ xuất hiện: Sàn thép trên cao của bạn có thực sự tác động đến hệ thống phân phối không khí hay âm thầm hoạt động chống lại nó? Các trung tâm dữ liệu hiện đại không chỉ cần sức mạnh; họ cần luồng không khí thông minh. Hãy cùng tìm hiểu lý do tại sao khả năng tương thích lại quan trọng hơn chỉ xếp hạng tải.

Sự co thắt tiềm ẩn trong sàn nâng của bạn

Hầu hết mọi người nghĩ về các tầng tiếp cận chỉ đơn giản là bề mặt đi lại. Nhưng trong một trung tâm dữ liệu sàn nâng, khoang thông gió (khoảng trống giữa tấm bê tông và các tấm sàn) có chức năng như một ống dẫn khí cung cấp. Bất kỳ sự gián đoạn nào ở đây đều ảnh hưởng trực tiếp đến nhiệt độ nạp của máy chủ.

Hệ thống sàn truyền thống gặp phải ba vấn đề phổ biến:

- Các lỗ thủng bị chặn – Các tấm có lỗ thông khí được thiết kế kém tạo ra nhiễu loạn
- Các cạnh bị rò rỉ – Chu vi bảng điều khiển không được che chắn cho phép không khí thoát ra ngoài khi không cần thiết
- Sự can thiệp vào cấu trúc – Các giá đỡ và thanh dọc bên dưới cản trở các luồng không khí

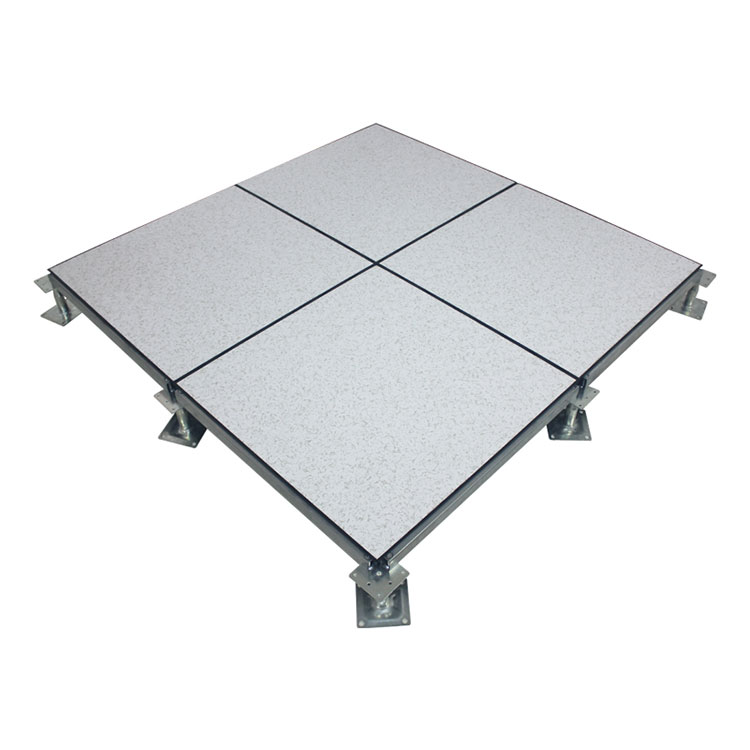

Sàn trên cao bằng thép của OULI giải quyết vấn đề này thông qua cấu trúc tấm thép được kéo sâu nhằm tối đa hóa không gian mở bên dưới tấm bảng trong khi vẫn duy trì khả năng chịu tải cực cao. Không giống như các tấm đáy phẳng làm nghẹt luồng không khí, thiết kế được cấp bằng sáng chế tạo ra các kênh thông gió tự nhiên.

Tại sao sự cân bằng phân phối không khí lại quan trọng hơn bao giờ hết

Với mật độ giá đỡ hiện thường xuyên vượt quá 15kW mỗi tủ, hệ thống phân phối không khí dưới sàn (UFAD) phụ thuộc vào áp suất tĩnh đồng đều. Bất kỳ phần sàn nào có luồng không khí bị hạn chế sẽ trở thành máy gia tốc điểm nóng.

Hãy xem xét hai hàng giá đỡ máy chủ giống hệt nhau. Một chiếc nằm phía trên tấm sàn tiêu chuẩn; cái còn lại ở trên được thiết kế có mục đích Sàn hoạt động trên cao bằng thép. Sự khác biệt không chỉ thể hiện ở nhật ký nhiệt độ mà còn ở tốc độ quạt, hóa đơn năng lượng và tuổi thọ của thiết bị.

Ba điểm kiểm tra khả năng tương thích

Xác thực trong thế giới thực: Từ sân bay đến phòng dữ liệu

Các chứng chỉ trong ngành kể một phần câu chuyện. Kết quả hoạt động nói lên phần còn lại. Sàn của OULI đã được triển khai tại các phòng liên lạc cốt lõi của Sân bay Quốc tế Bạch Vân Quảng Châu và các tầng dữ liệu quan trọng của Trụ sở Cảnh sát Hồng Kông – những môi trường mà lỗi làm mát không phải là một lựa chọn.

Một nhà cung cấp dịch vụ colocation siêu quy mô đã ghi nhận mức tiêu thụ năng lượng của quạt làm mát giảm 12% sau khi trang bị thêm hệ thống Sàn trên cao bằng thép OULI cho hội trường không gian trắng cũ. Lý do? Áp suất tĩnh dưới sàn ổn định đã loại bỏ nhu cầu sử dụng các thiết bị CRAC được xác định quá mức để bù đắp cho các vùng chết của luồng khí.

Kết hợp hiệu suất với an toàn cháy nổ và ESD

Đây là nơi các nhóm mua sắm thường gặp khó khăn: một tầng có thể có luồng không khí lớn nhưng lại không đảm bảo an toàn. Hệ thống của OULI đáp ứng được cả hai điều đó mà không cần thỏa hiệp.

- Hiệu suất cháy: Kết quả ASTM E84-01 cho thấy Độ lan truyền ngọn lửa: 0, Mật độ khói: 0
- Điều khiển ESD: Tùy chọn điện trở bề mặt từ 10⁴ đến 10⁹ Ω (dẫn điện đến tiêu tán tĩnh điện)
- Tiêu chuẩn tải: Tuân thủ GB/T36340-2018 và SJ/T10796-2017

Bảng dưới đây cho thấy các xếp hạng mô hình khác nhau chuyển thành việc xử lý không khí dưới sàn trong thế giới thực như thế nào:

Lưu ý: Khả năng chịu tải cao hơn cho phép giảm tần số chùm tia, trực tiếp cải thiện lượng không khí dưới sàn.

Những quan niệm sai lầm phổ biến về tấm thép và luồng không khí

Lầm tưởng 1: “Tất cả các sàn nâng bằng thép đều có mặt dưới giống nhau.”
Thực tế: Các tấm kéo sâu của OULI tạo ra bề mặt bên trong có gân giúp dẫn không khí theo chiều ngang, giảm độ sụt áp. Các tấm phẳng hoạt động giống như vách ngăn.

Chuyện lầm tưởng 2: “Các tấm đục lỗ làm suy yếu khả năng chịu tải.”
Thực tế: Với các mẫu lỗ được gia công chính xác và thép cán nguội hợp kim (có nguồn gốc Baosteel), mẫu FS2000 duy trì tải trọng tập trung gần 9.000N ngay cả với các lỗ có diện tích hở cao.

Lầm tưởng 3: "Việc phân phối không khí dưới sàn chỉ cần các tấm mở chứ không cần thiết kế hệ thống."
Thực tế: Các dầm, giá đỡ và các cạnh của tấm ván cùng nhau tạo thành đường dẫn khí. Hệ thống hỗ trợ có thể điều chỉnh được kết nối bằng vít của OULI tạo ra một lưới kín giúp giảm thiểu rò rỉ đường vòng.

Các bước thực tế để kiểm tra tầng hiện tại của bạn

Trước khi lập kế hoạch nâng cấp, hãy kiểm tra trung tâm dữ liệu của bạn bằng ba bước kiểm tra sau:

1. Kiểm tra bằng bút chì khói tại các đường nối của tấm – Rò rỉ có thể nhìn thấy được cho thấy khả năng bịt kín cạnh kém
2. Lập bản đồ áp suất dưới sàn – Biến thể >15% cho thấy tắc nghẽn luồng khí
3. Kiểm tra khi tháo bảng điều khiển – Tìm kiếm rỉ sét, mảnh vụn hoặc các thanh dọc bị biến dạng làm thu hẹp chiều cao của toàn thể

Nhiều nhóm vận hành phát hiện ra rằng chỉ thay thế 20-30% số tấm hoạt động kém nhất (thường là những tấm ở các hàng có nhiệt độ cao) sẽ giải quyết được hầu hết các điểm nóng. Dòng sản phẩm Sàn trên cao bằng thép mô-đun của OULI cho phép thay thế theo từng giai đoạn mà không cần ngừng hoạt động toàn bộ sàn – một lợi thế thiết thực cho môi trường sống.

Tại sao ngành công nghiệp đang chuyển sang thiết kế sàn không khí tích hợp

Năm năm trước, sàn nâng được coi là cấu trúc thụ động. Ngày nay, chúng là thành phần tích cực của quản lý nhiệt. Các tiêu chuẩn hàng đầu hiện nay yêu cầu hệ thống sàn nâng phải được kiểm tra cả về hiệu suất kết cấu và khí động học.

Sản phẩm của OULI nổi bật vì công ty nắm giữ tài sản trí tuệ độc lập về cả khung chịu lực và xử lý bề mặt nhằm duy trì các đặc tính ESD trong toàn bộ vòng đời của sản phẩm – một tuyên bố được bảo lãnh bởi PICC (Fortune Global 500). Đối với các cơ sở không thể chịu đựng được thời gian ngừng hoạt động, độ tin cậy này có nghĩa trực tiếp là tính liên tục trong hoạt động.

Tầng không chỉ là một tầng nữa

Hiệu quả làm mát trung tâm dữ liệu của bạn chỉ tốt bằng đường dẫn phân phối không khí bên dưới. MỘTSàn hoạt động trên cao bằng thépbỏ qua nguyên tắc UFAD sẽ tạo ra các điểm nóng, tăng năng lượng quạt và rút ngắn tuổi thọ thiết bị. Mặt khác, một hệ thống được thiết kế theo mục đích – như dòng OULI của Công ty TNHH Sàn tiếp cận nâng cao Huahong Quảng Đông – biến hệ thống thông gió dưới sàn thành một công cụ phân phối không khí chính xác, kết hợp khả năng chịu tải cực cao với thiết kế an toàn chống cháy, bảo vệ ESD, tối ưu hóa luồng không khí. Khi đánh giá dự án cơ sở hạ tầng tiếp theo của bạn, hãy hỏi không chỉ trọng lượng của sàn mà còn là nó thở tốt như thế nào.
