Tầng nâng luồng không khí thông minh

Tầng nâng luồng gió thông minh | Làm mát chính xác cho trung tâm dữ liệu mật độ cao

Làm mát trung tâm dữ liệu truyền thống gây lãng phí năng lượng Không khí lạnh phân tán ngẫu nhiên, bỏ qua thiết bị và để lại các điểm nóng đe dọa độ tin cậy của máy chủ. cácTầng nâng luồng không khí thông minh từTầng Huahonggiải quyết vấn đề này Hệ thống làm mát chủ động này tích hợp quạt có tốc độ thay đổi và cảm biến nhiệt độ trực tiếp vào tấm sàn nâng tiêu chuẩn 600×600mm, cung cấp luồng không khí có mục tiêu chính xác đến nơi máy chủ cần.

Sàn nâng luồng không khí thông minh là gì?

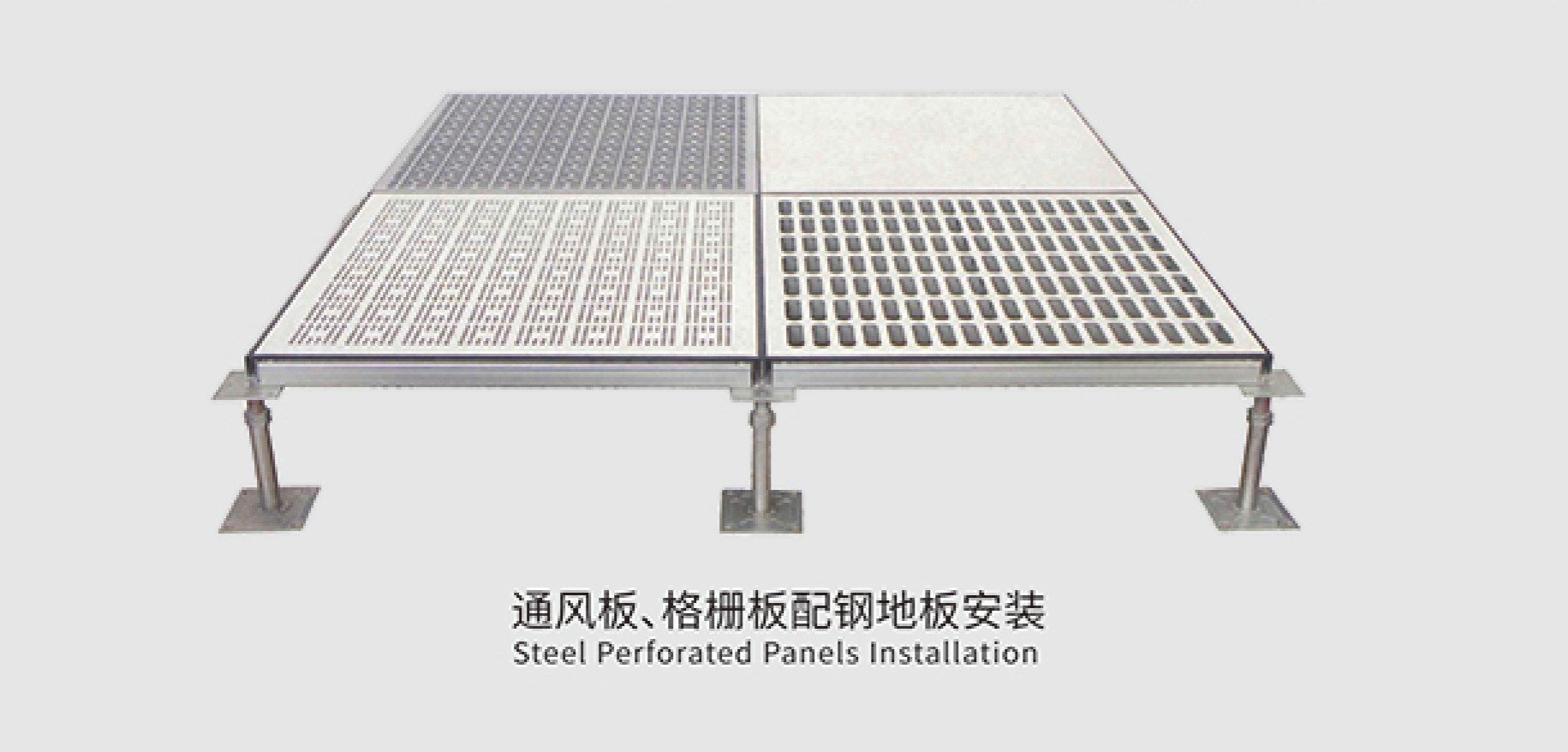

MỘTTầng nâng luồng không khí thông minh là một thiết bị làm mát chủ động thay thế gạch đục lỗ tiêu chuẩn trong các trung tâm dữ liệu sàn nâng. Nó bao gồm lưới tản nhiệt thông gió, quạt không chổi than EC và hệ thống kiểm soát nhiệt độ thông minh. Thiết bị được gắn trực tiếp vào lỗ mở sàn nâng tiêu chuẩn 600×600mm và kết nối với hệ thống thông gió dưới sàn.

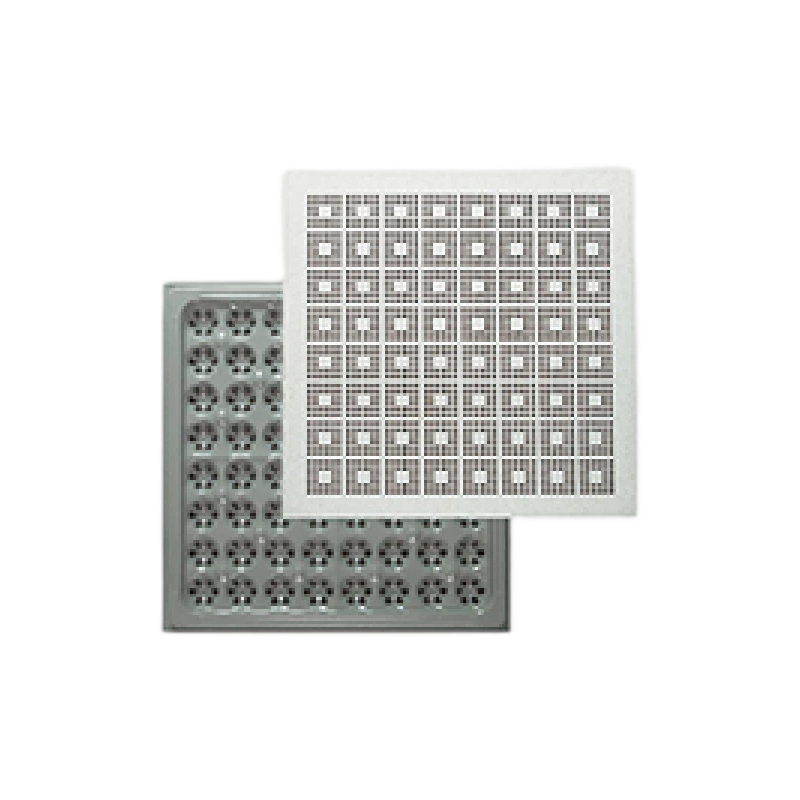

Thành phần hệ thống

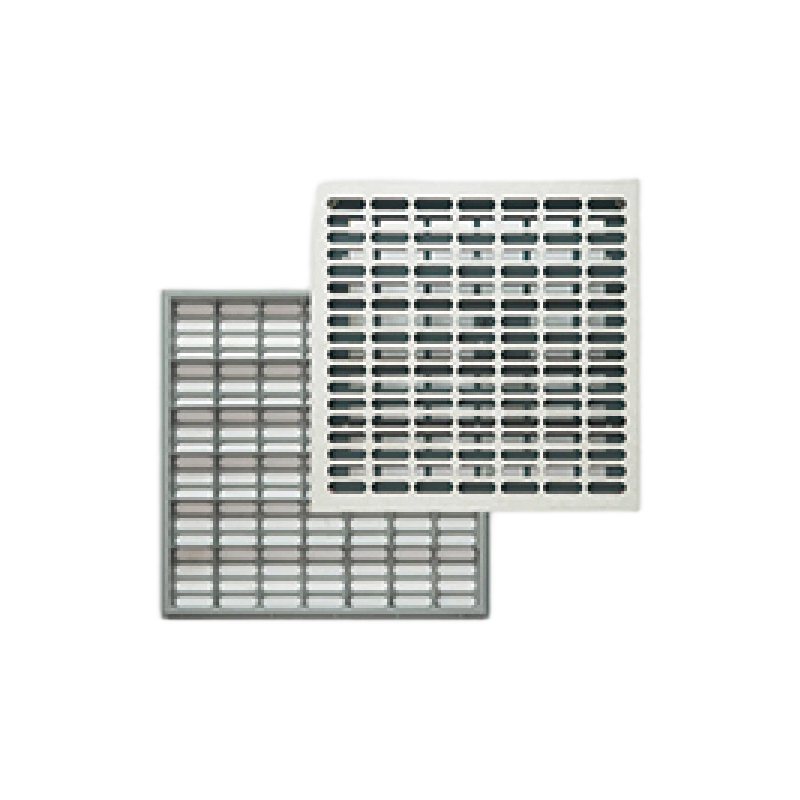

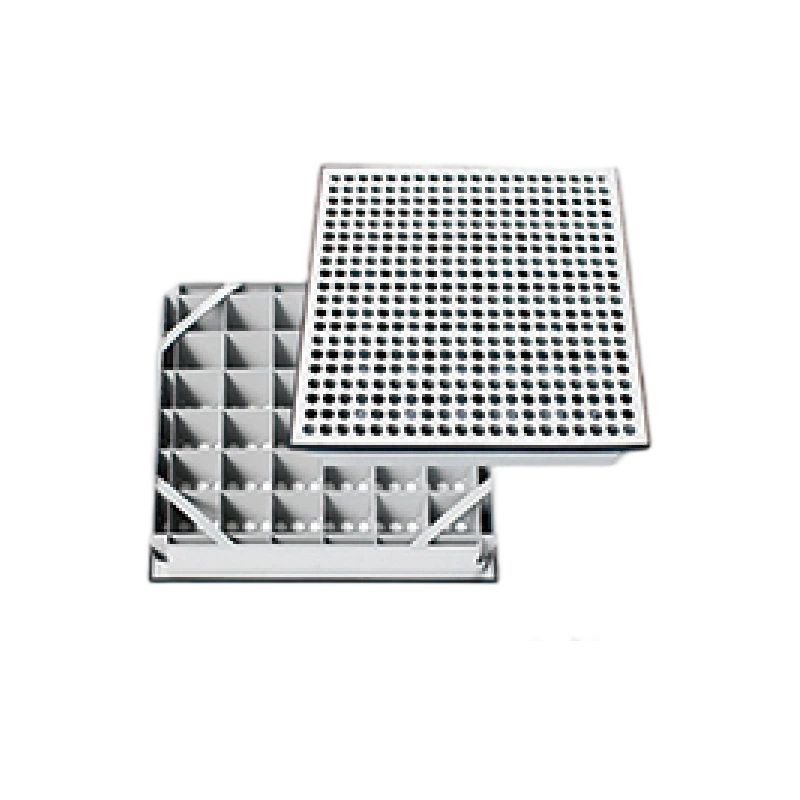

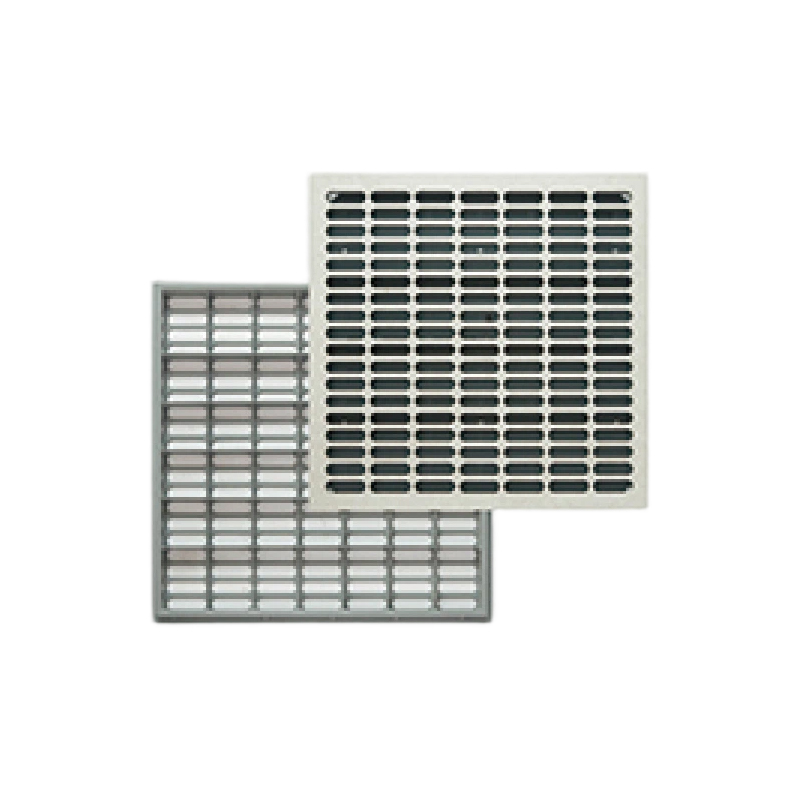

Cấu hình có sẵn

- Bộ quạt đơn – Để làm mát mục tiêu của các điểm nóng cụ thể

- Bộ bốn quạt – Dành cho yêu cầu luồng không khí cao hơn trong tủ có mật độ trung bình đến cao

Cách thức hoạt động của hệ thống làm mát luồng không khí thông minh

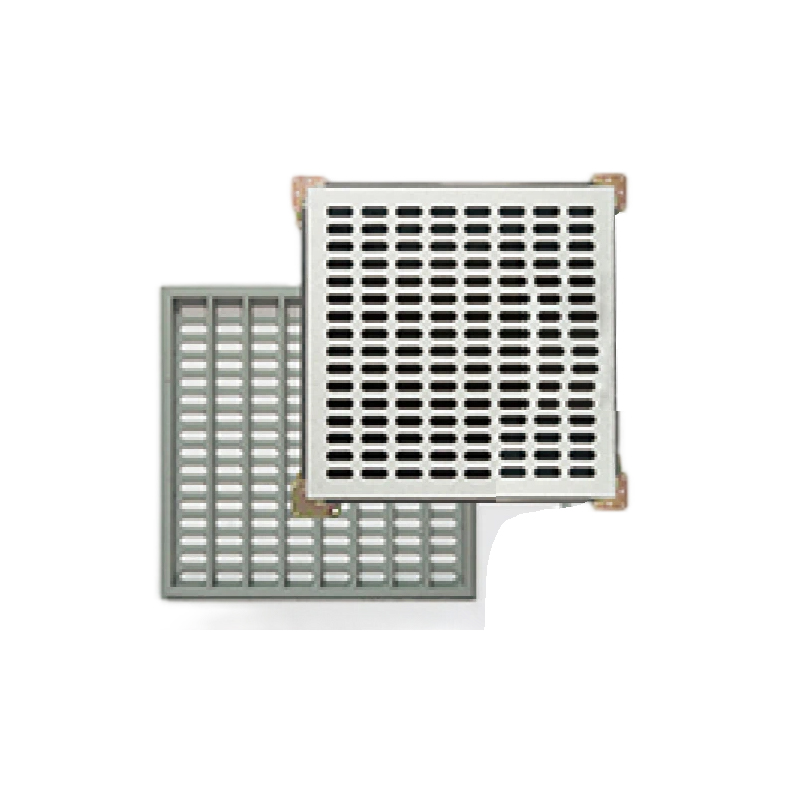

Gạch đục lỗ truyền thống giải phóng không khí lạnh theo chiều dọc, tạo ra một luồng khí khuếch tán thường không lọt hoàn toàn vào các khe hút gió của giá đỡ. Các nghiên cứu chỉ ra rằng 40-60% không khí được cung cấp có thể đi qua thiết bị ở các lối đi được bố trí kém.

Sự khác biệt thông minh

cácTầng nâng luồng không khí thông minh sử dụng hệ thống điều khiển vòng kín:

1. Giám sát cảm biến nhiệt độ khí thải ở phía sau giá máy chủ

2. Tính toán module điều khiển công suất làm mát cần thiết

3. Tốc độ quạt điều chỉnh tự động cung cấp luồng không khí chính xác

4. Mục tiêu không khí lạnh máy chủ lấy trực tiếp, không lấy phòng

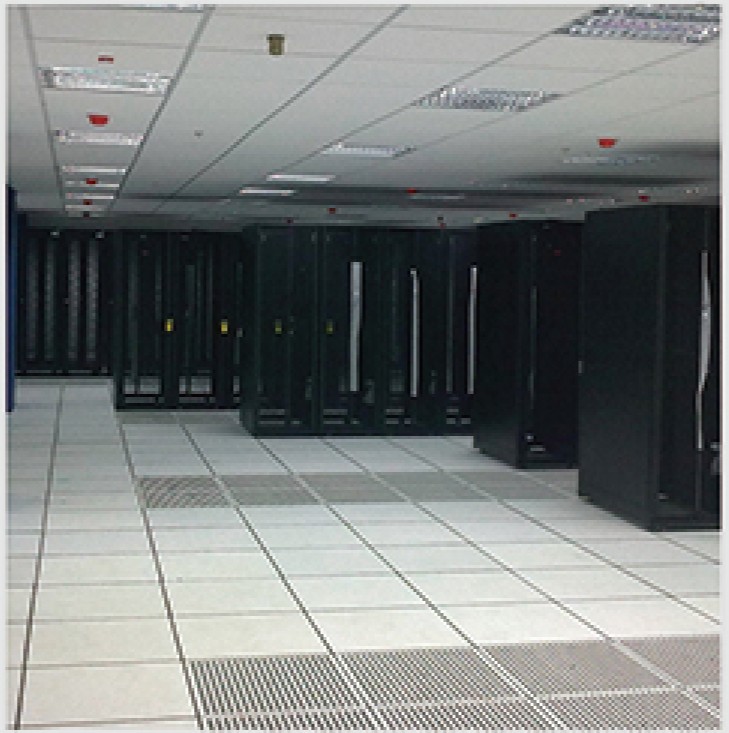

So sánh mô hình luồng không khí

Thông số kỹ thuật

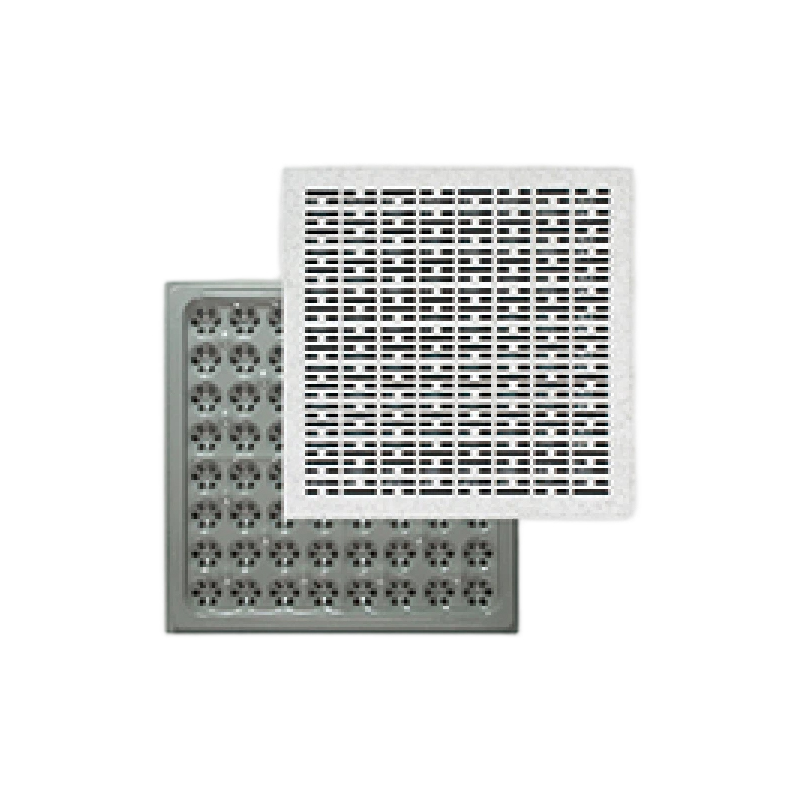

Thông số sản phẩm

Tùy chọn công suất tải

Kích thước vật lý

Ưu điểm cốt lõi

1. Loại bỏ các điểm nóng cục bộ

- Làm mát trực tiếp tới tủ máy chủ mật độ cao

- Không cần thêm không gian trong phòng máy tính

- Hiệu quả cho việc triển khai mật độ trung bình đến cao

2. Tiết kiệm năng lượng đáng kể

- Cải thiện độ chính xác cung cấp không khí

- Giảm khối lượng công việc của quạt CRAC

- Chi phí vận hành thấp hơn so với làm mát truyền thống

3. Triển khai có thể mở rộng

- Chỉ cài đặt khi cần thiết cho các máy chủ mới có mật độ cao

- Dần dần mở rộng khi trung tâm dữ liệu phát triển

- Tiết kiệm chi phí cho cả dự án cải tạo và dự án mới

4. Thiết kế siêu mỏng

- Chiều cao tổng cộng chỉ 180mm

- Thích hợp cho toàn thể tối thiểu 300mm

- Hoạt động trong hệ thống lắp đặt sàn nâng hiện có

5. Điều khiển thông minh

- Cảm biến nhiệt độ tích hợp

- Tự động điều chỉnh tốc độ quạt dựa trên nhiệt độ khí thải của máy chủ

- Đảm bảo làm mát phù hợp với nhu cầu trong thời gian thực

6. Giao tiếp đáng tin cậy

- Chuẩn giao diện RS485

- Hỗ trợ giao thức MODBUS

- Khả năng điều khiển nhóm và giám sát trạng thái

7. Hoạt động yên tĩnh và ổn định

- Công nghệ chuyển đổi tần số DC sóng sin

- Yên tĩnh hơn quạt tiêu chuẩn

- Nguồn điện kép có dự phòng

Câu hỏi thường gặp về luồng không khí thông minh trên sàn nâng

Câu hỏi 1: Sàn nâng luồng không khí thông minh khác với gạch đục lỗ tiêu chuẩn như thế nào?

Trả lời: Sự khác biệt là làm mát chủ động và thụ động. MỘTgạch đục lỗ tiêu chuẩn là một thiết bị thụ động – nó chỉ đơn giản là có các lỗ cho phép không khí lạnh từ khoang dưới sàn tràn vào phòng. Luồng khí không được kiểm soát; nó phân tán theo chiều dọc trong một chùm khuếch tán thường xuyên lọt qua cửa hút của máy chủ, tạo ra luồng không khí đi vòng (40-60% lượng không khí được cung cấp có thể đi vòng qua thiết bị). MỘTTầng nâng luồng không khí thông minh là mộtthiết bị làm mát hoạt động với quạt EC và hệ thống kiểm soát nhiệt độ riêng. Nó theo dõi nhiệt độ khí thải của máy chủ và tự động điều chỉnh tốc độ quạt để cung cấp luồng không khí mục tiêu một cách chính xác khi cần thiết. Điều này giúp loại bỏ các điểm nóng, giảm luồng khí đi vòng xuống 15-25% và có thể tăng mật độ giá đỡ bền vững từ 5-7kW lên 8-12kW mỗi giá. Đối với các trung tâm dữ liệu có tủ có mật độ trung bình đến cao, hệ thống thông minh sẽ hiệu quả hơn nhiều.

Câu hỏi 2: Chiều cao sàn nâng tối thiểu cần thiết để lắp đặt là bao nhiêu?

Trả lời: cácTầng nâng luồng không khí thông minh yêu cầu chiều cao toàn thể tối thiểu là300mm (khoảng 12 inch). Bản thân thiết bị này có thiết kế siêu mỏng với tổng chiều cao chỉ 180mm. Điều này phù hợp với hầu hết các lắp đặt sàn nâng tiêu chuẩn. Để so sánh, hệ thống phân phối không khí dưới sàn truyền thống thường hoạt động với chiều cao thông gió từ 300-450mm. Chiều cao tối thiểu 300mm làm cho hệ thống này phù hợp cho cả dự án xây dựng mới và dự án cải tạo, nơi chiều cao toàn thể có thể bị hạn chế. Trước khi chỉ định, hãy đo chiều cao khoảng trống trên sàn nâng hiện có của bạn. Nếu lỗ thông hơi của bạn nhỏ hơn 300mm, hãy liên hệTầng Huahong để thảo luận về các giải pháp thay thế cấu hình thấp hoặc các giải pháp ống dẫn dưới sàn.

Câu hỏi 3: Hệ thống quyết định lượng luồng không khí cần cung cấp như thế nào?

Trả lời: Hệ thống sử dụng mộtthuật toán điều khiển vòng kín dựa trên nhiệt độ khí thải của máy chủ. Đây là cách nó hoạt động. Cảm biến nhiệt độ nằm ở phía xả khí của tủ máy chủ đo nhiệt độ khí thải. Mô-đun điều khiển tích hợp so sánh số đọc này với các giá trị điểm đặt. Nếu nhiệt độ khí thải cao (cho thấy khả năng làm mát không đủ), mô-đun sẽ tăng tốc độ quạt để cung cấp nhiều không khí lạnh hơn. Nếu nhiệt độ khí thải thấp, mô-đun sẽ giảm tốc độ quạt để tiết kiệm năng lượng. Việc điều chỉnh tự động này đảm bảo khả năng làm mát phù hợp chính xác với nhu cầu – không làm mát quá mức, không làm mát quá mức. Hệ thống cũng có thể được tích hợp với các hệ thống quản lý tòa nhà thông qua giao diện RS485 và giao thức MODBUS để điều khiển nhóm và giám sát từ xa.

Câu hỏi 4: Sàn thông gió thông minh có thể được triển khai dần dần hay tôi phải lắp đặt chúng ở mọi nơi cùng một lúc?

Trả lời: Triển khai dần dần là một lợi thế quan trọng của hệ thống này. Không giống như các nâng cấp làm mát truyền thống đòi hỏi phải thay đổi toàn bộ,Tầng nâng luồng không khí thông minh có thể được cài đặtchỉ khi cần thiết. Ví dụ: nếu bạn có sự kết hợp giữa tủ máy chủ mật độ tiêu chuẩn và mật độ cao, hãy chỉ lắp đặt các thiết bị thông minh ở phía trước các giá đỡ mật độ cao, nơi xuất hiện các điểm nóng. Gạch đục lỗ tiêu chuẩn vẫn còn ở nơi khác. Khi trung tâm dữ liệu của bạn phát triển và mật độ tăng lên, bạn có thể thêm nhiều đơn vị thông minh hơn theo thời gian. Khả năng mở rộng này giúp hệ thống tiết kiệm chi phí – bạn chỉ trả tiền cho hệ thống làm mát bạn cần, khi bạn cần. Đối với các dự án trang bị thêm, điều này đặc biệt có giá trị vì trước tiên bạn có thể nhắm mục tiêu vào các khu vực có vấn đề và mở rộng giải pháp khi ngân sách cho phép.

Khả năng chịu tải là gì? Thiết bị có thể đặt trực tiếp trên các tấm sàn này không?

Trả lời: Đúng. cácTầng nâng luồng không khí thông minh sử dụng nền xi măng-thép cường độ cao tương tự như tấm sàn nâng tiêu chuẩn. Đánh giá tải thống nhất là≥1000kg (khoảng 2200 bảng Anh). Điều này có nghĩa là giá đỡ máy chủ, bộ lưu điện và các thiết bị khác có thể được đặt trực tiếp trên hoặc liền kề với bảng điều khiển luồng khí mà không cần quan tâm đến cấu trúc. Các mẫu tải có sẵn nằm trong khoảng từ FS1250 (tập trung 567 KG) đến FS2500 (tập trung 1134 KG). Đối với hầu hết các ứng dụng trung tâm dữ liệu, các mẫu FS1500 hoặc FS2000 cung cấp dung lượng dồi dào. Lưới thông gió được thiết kế để hỗ trợ tải thiết bị mà không bị biến dạng. Luôn xác minh các yêu cầu tải cụ thể bằngTầng Huahong dựa trên thông số kỹ thuật thiết bị của bạn.

Câu hỏi 6: Hệ thống có giao tiếp với phần mềm quản lý tòa nhà hoặc DCIM không?

Trả lời: Đúng. MỗiTầng nâng luồng không khí thông minh đơn vị bao gồm một tiêu chuẩnGiao diện truyền thông RS485 vớiGiao thức MODBUS* ủng hộ. Điều này cho phép tích hợp với:

- Hệ thống quản lý tòa nhà (BMS)

- Phần mềm quản lý cơ sở hạ tầng trung tâm dữ liệu (DCIM)

- Nền tảng điều khiển làm mát tập trung

Các khả năng bao gồm: điều khiển nhóm nhiều bộ phận quạt, kiểm tra trạng thái (tốc độ quạt, nhiệt độ, tình trạng lỗi), điều chỉnh điểm đặt từ xa và thông báo cảnh báo. Đối với các trung tâm dữ liệu lớn, việc tích hợp này cho phép quản lý làm mát phối hợp trên hàng chục hoặc hàng trăm đơn vị. [Tầng Huahong] cung cấp tài liệu giao thức và hỗ trợ tích hợp.

Câu hỏi 7: Tôi có thể tiết kiệm được bao nhiêu năng lượng so với gạch đục lỗ tiêu chuẩn?

Trả lời: Mức tiết kiệm năng lượng thay đổi tùy theo cấu hình, nhưng các nghiên cứu về quản lý luồng khí chính xác cho thấy mức giảm đáng kể. Hệ thống luồng khí thông minh và định hướng có thể giảm mức tiêu thụ năng lượng của quạt bằng cách15-25% trong cài đặt trang bị thêm. Tiết kiệm đến từ ba yếu tố.Đầu tiên, ΔT (nhiệt độ delta) được cải thiện – khi không khí lạnh đi vào cửa hút của máy chủ, máy chủ sẽ hấp thụ nhiều nhiệt hơn trên mỗi CFM, cho phép các bộ CRAC giảm tốc độ quạt.Thứ hai, giảm luồng khí đi vòng – ít lãng phí không khí lạnh hơn khi trộn với không khí trong phòng thay vì thiết bị làm mát.thứ ba, yêu cầu áp suất tĩnh toàn thể thấp hơn – vì gạch thông minh mang lại khả năng làm mát hiệu quả hơn trên mỗi CFM, các cơ sở có thể giảm áp suất dưới sàn từ 0,08-0,12 inch xuống cột nước 0,05-0,08 inch. Đối với một trung tâm dữ liệu tải CNTT thông thường có công suất 500kW, việc giảm 20% năng lượng sử dụng quạt có thể tiết kiệm hàng nghìn đô la mỗi năm. Yêu cầu đánh giá làm mát từTầng Huahong để ước tính cho từng dự án cụ thể.

Yêu cầu cài đặt

Danh sách kiểm tra trước khi cài đặt

-  Chiều cao thông gió dưới sàn tối thiểu 300mm

-  Nguồn điện sẵn có (khuyên dùng nguồn cấp dữ liệu kép)

-  Cáp giao tiếp RS485 để điều khiển nhóm

-  Sàn phụ sạch sẽ và bằng phẳng

- Lưới bệ ở tâm tiêu chuẩn 600mm

Các bước cài đặt

1. Loại bỏ tấm sàn đục lỗ hoặc đặc hiện có

2. Kiểm tra chiều cao và độ cao của bệ

3. Đặt thiết bị Luồng khí thông minh vào lỗ mở

4. Đấu nối cáp nguồn và cáp truyền thông

5. Cố định thiết bị vào hệ thống bệ

6. Cấu hình các thông số điều khiển qua MODBUS

7. Kiểm tra phản hồi của cảm biến nhiệt độ và điều chế quạt

Công cụ cần thiết

- Bộ nâng tấm hút tiêu chuẩn

- Tuốc nơ vít để kết nối điện

- Đồng hồ vạn năng để xác minh nguồn điện

- Laptop có phần mềm MODBUS để cấu hình

Tại sao chọn Hệ thống luồng không khí thông minh [Tầng Huahong]

Đảm bảo chất lượng

- quạt EC – Công nghệ chuyển đổi tần số DC sóng sin

- Thiết kế siêu mỏng – Chiều cao tổng cộng chỉ 180mm

- Tốc độ thông gió cao – >65% diện tích mở

- Nguồn điện kép – Dự phòng cho độ tin cậy

- Dấu chân tiêu chuẩn – 600×600mm phù hợp với mọi loại lưới sàn nâng

Hỗ trợ hoàn chỉnh

- Đánh giá làm mát và thiết kế hệ thống

- Tính toán tải và lựa chọn đơn vị

- Cung cấp vật tư kèm theo giao hàng

- Hướng dẫn cài đặt (tại chỗ hoặc từ xa)

- Bảo hành 5 năm và hỗ trợ kỹ thuật

Bản tóm tắt

cácTầng nâng luồng không khí thông minh từ Tầng Huahong chuyển đổi hệ thống làm mát trung tâm dữ liệu từ thụ động sang chủ động. Quạt EC, cảm biến nhiệt độ và điều khiển tự động cung cấp luồng khí được nhắm mục tiêu chính xác ở nơi máy chủ cần. Loại bỏ các điểm nóng. Giảm luồng không khí bỏ qua. Cắt giảm mức tiêu thụ năng lượng của quạt. Triển khai quy mô khi mật độ tăng lên. Kích thước tiêu chuẩn 600×600mm phù hợp với mọi sàn nâng. Thiết kế siêu mỏng 180mm hoạt động với khoảng cách tối thiểu 300mm.

Chọn làm mát thông minh. ChọnTầng Huahong.
