Tấm đục lỗ | Luồng khí chính xác để làm mát trung tâm dữ liệu

Máy chủ mật độ cao tạo ra nhiệt độ cao. Nếu không có luồng không khí thích hợp, các điểm nóng sẽ phát triển, thiết bị điều tiết và độ tin cậy bị ảnh hưởng. cácBảng đục lỗ từTầng Hoa Hồngmang lại giải pháp. Được sản xuất từ ​​​​thép cán nguội dày với các lỗ phân bố đồng đều, tấm này mang lại khả năng thông gió hiệu quả, khả năng chịu tải ổn định và bảo vệ chống tĩnh điện. Được thiết kế đặc biệt cho hệ thống ngăn chặn lối đi lạnh/lối đi nóng, đây là lựa chọn ưu tiên cho sàn thông gió phòng máy tính chính xác.

Bảng đục lỗ là gì?

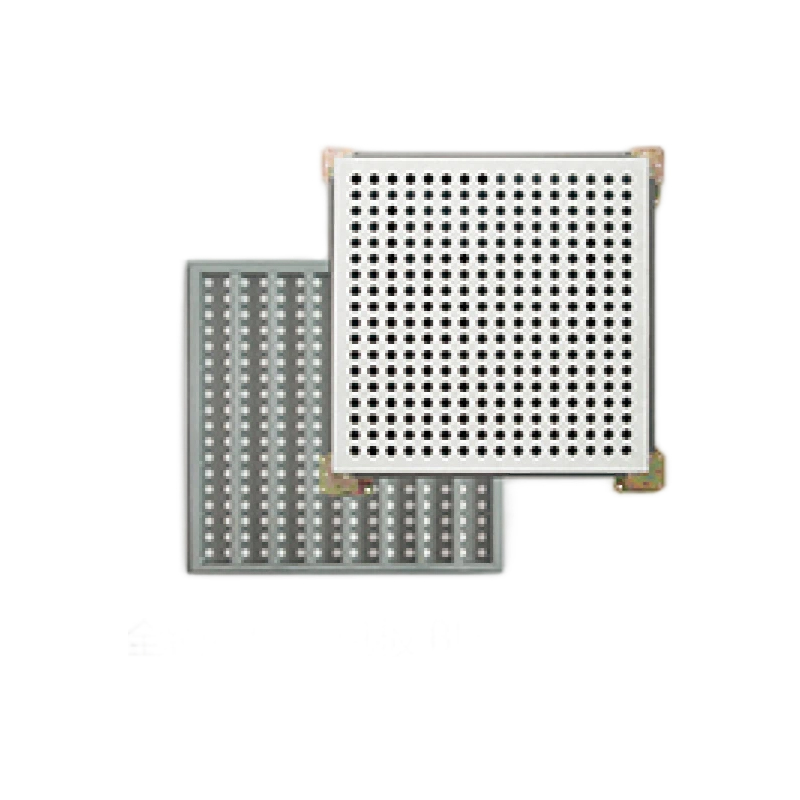

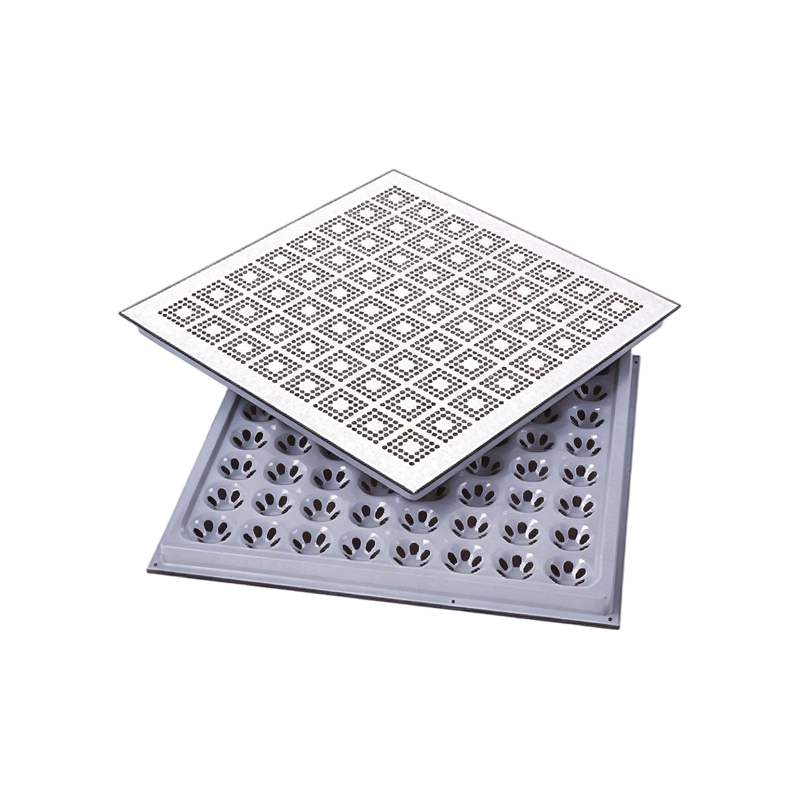

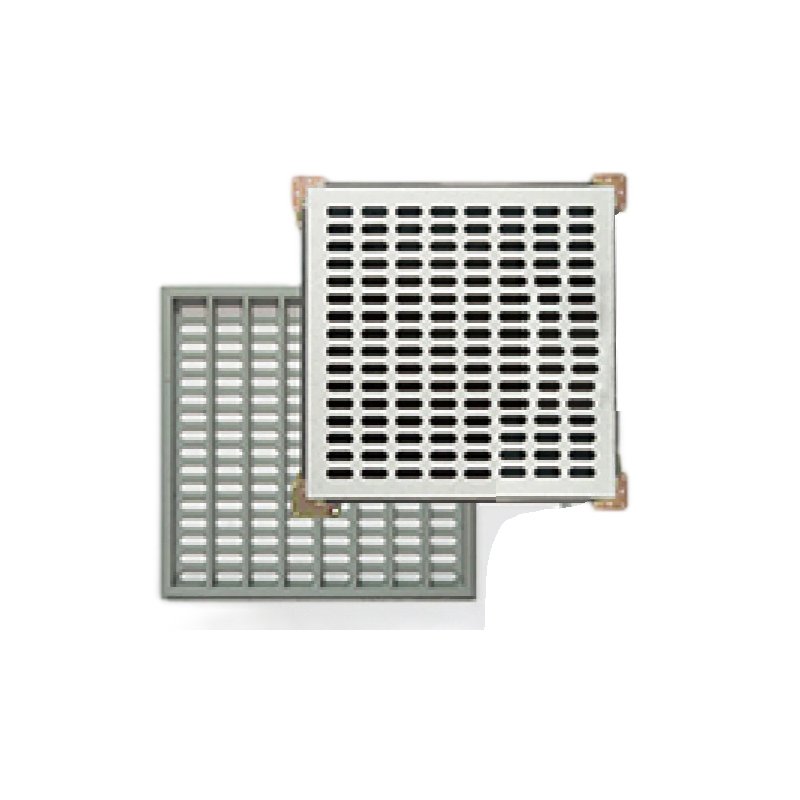

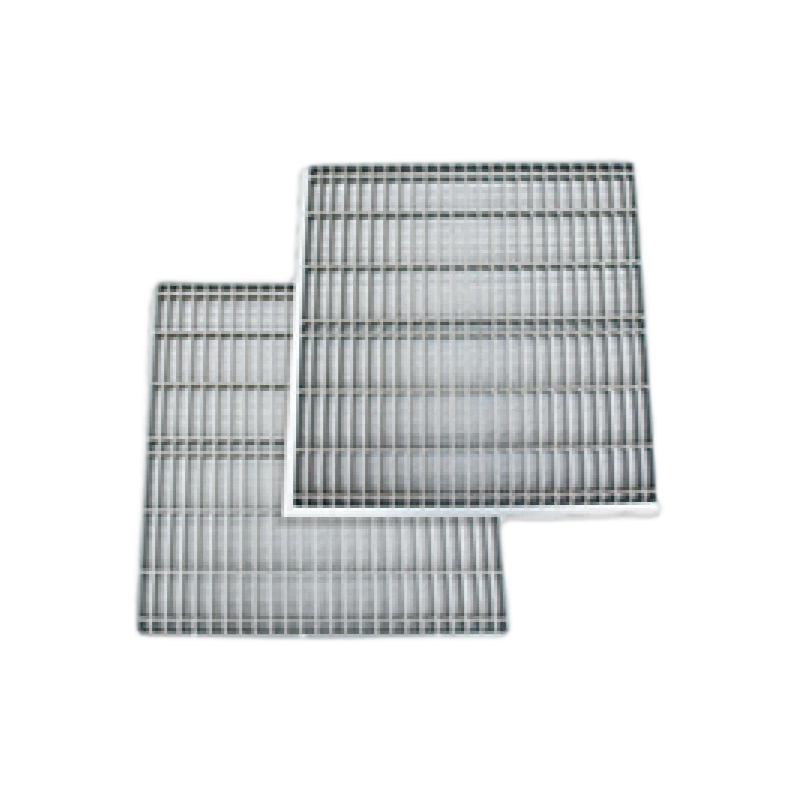

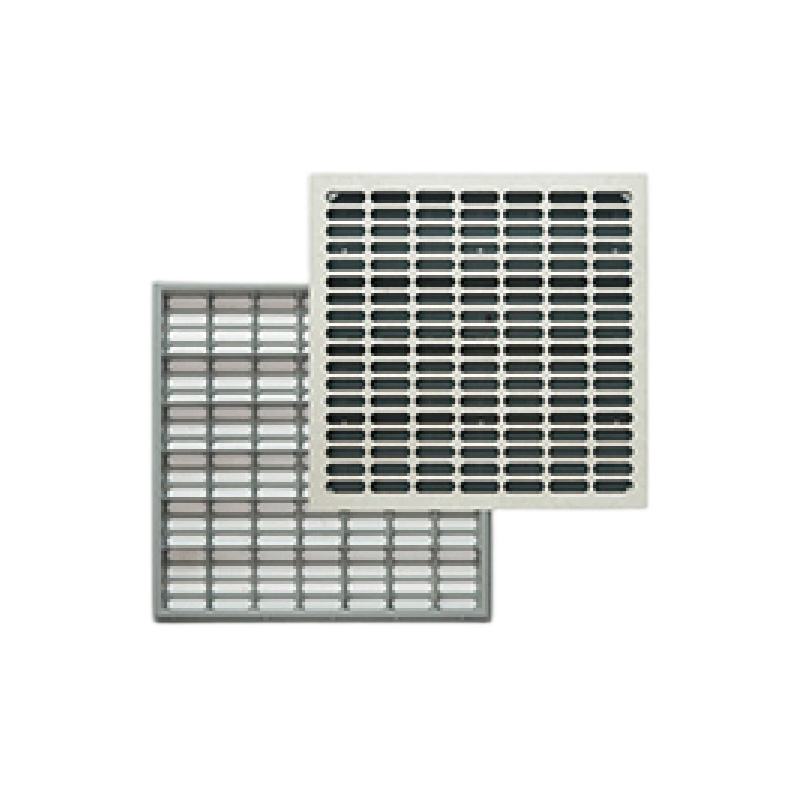

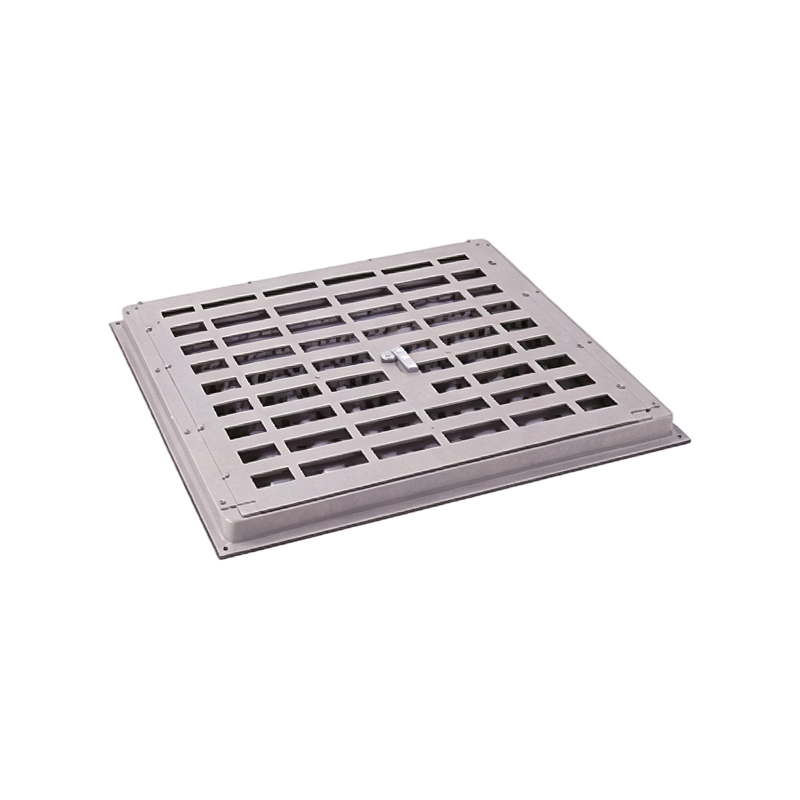

A Bảng đục lỗ là tấm sàn nâng dạng mô-đun với các lỗ cách đều nhau trên bề mặt. Nó thay thế các tấm cứng phía trước giá đỡ máy chủ để cung cấp không khí làm mát từ hệ thống thông gió dưới sàn trực tiếp đến cửa hút thiết bị. Cấu trúc hoàn toàn bằng thép cung cấp cả khả năng thông gió và chịu tải.

Định nghĩa sản phẩm & Chức năng cốt lõi

- Sự định nghĩa: Tấm sàn nâng hoàn toàn bằng thép với cấu trúc đục lỗ đồng đều để thông gió

- Chức năng chính: Cung cấp không khí làm mát đến cửa hút máy chủ ở lối đi lạnh của trung tâm dữ liệu

- Chức năng bổ sung: Bảo vệ chống tĩnh điện, hỗ trợ tải thiết bị, truy cập cáp dưới sàn

Xây dựng bảng điều khiển

Quy trình sản xuất

- Vật liệu: Thép tấm cán nguội dày

- hình thành: Dập và tạo hình nguyên khối (không phải lắp ráp hàn)

- thủng: Đục lỗ chính xác với sự phân bố lỗ đồng đều

- Hoàn thiện cạnh: Không có gờ, xử lý trơn tru

- Xử lý bề mặt: Phốt phát + phun tĩnh điện

Kiểm soát chất lượng thương hiệu kép

Cả haiHoa Hồng VàOuli thương hiệu tuân theo các tiêu chuẩn sản xuất nghiêm ngặt. Mỗi bảng đều trải qua quá trình kiểm tra độ chính xác của lỗ thủng, kiểm tra độ phẳng và xác minh tải trọng trước khi đóng gói.

Thông số kỹ thuật

Thông số cơ bản

Tùy chọn công suất tải

Thông số kỹ thuật thông gió

Độ chính xác kích thước

- Tính đồng nhất của thủng: Không có điểm chết – phân bổ luồng không khí đồng đều

- Các cạnh không có gờ: An toàn khi xử lý và lắp đặt

- Dung sai độ phẳng: ≤ 0,5 mm trên 600mm

- Khả năng thay thế bảng điều khiển: Khả năng tương thích lưới tiêu chuẩn

Ưu điểm cốt lõi của tấm đục lỗ

1. Thông gió hiệu quả để loại bỏ nhiệt

- Phân bố lỗ đồng đều đảm bảo luồng không khí đều

- Không có điểm chết hoặc vùng thông gió bị chặn

- Tốc độ thông gió có thể tùy chỉnh (30%-60%)

- Được thiết kế để ngăn chặn lối đi lạnh/lối đi nóng

2. Cường độ cao và khả năng chịu tải

- Kết cấu thép cán nguội dày

- Dập liền khối – không có điểm hàn yếu

- Biến dạng đàn hồi ≤ 2.0mm khi chịu tải

- Hỗ trợ máy chủ, bộ lưu điện và thiết bị nặng

3. Chống tĩnh điện và chống ăn mòn

- Xử lý phốt phát + phun tĩnh điện

- Điện trở suất bề mặt trong phạm vi chống tĩnh điện

- Chống rỉ sét và ăn mòn

- Tuổi thọ lâu dài trong môi trường trung tâm dữ liệu

4. Mô-đun và dễ bảo trì

- Kích thước tiêu chuẩn 600×600mm

- Lắp đặt và thay thế nhanh chóng

- Dễ dàng làm sạch - bề mặt nhẵn ngăn ngừa tắc nghẽn lỗ

- Tương thích với hệ thống bệ tiêu chuẩn

5. Tốc độ thông gió có thể tùy chỉnh

- Tùy chọn diện tích mở 30% đến 60%

- Phù hợp với yêu cầu tải nhiệt cụ thể

- Ngăn chặn luồng không khí làm mát kém hoặc lãng phí

- Tối ưu hóa hiệu suất quạt CRAC

6. Không có gờ - An toàn và chuyên nghiệp

- Đục lỗ chính xác với quá trình mài mòn

- Các cạnh nhẵn để xử lý và đi lại bằng chân

- Không có cạnh sắc làm hỏng dây cáp hoặc tay

- Xuất hiện chuyên nghiệp trong các lĩnh vực tiếp xúc với khách hàng

7. Chất lượng thương hiệu kép – Huahong & Ouli

- Kiểm soát sản xuất nghiêm ngặt

- Độ chính xác thủng nhất quán

- Độ phẳng và độ bền cao

- Tốt hơn các sản phẩm thông thường trên thị trường

Ứng dụng cho tấm đục lỗ

Ứng dụng chính

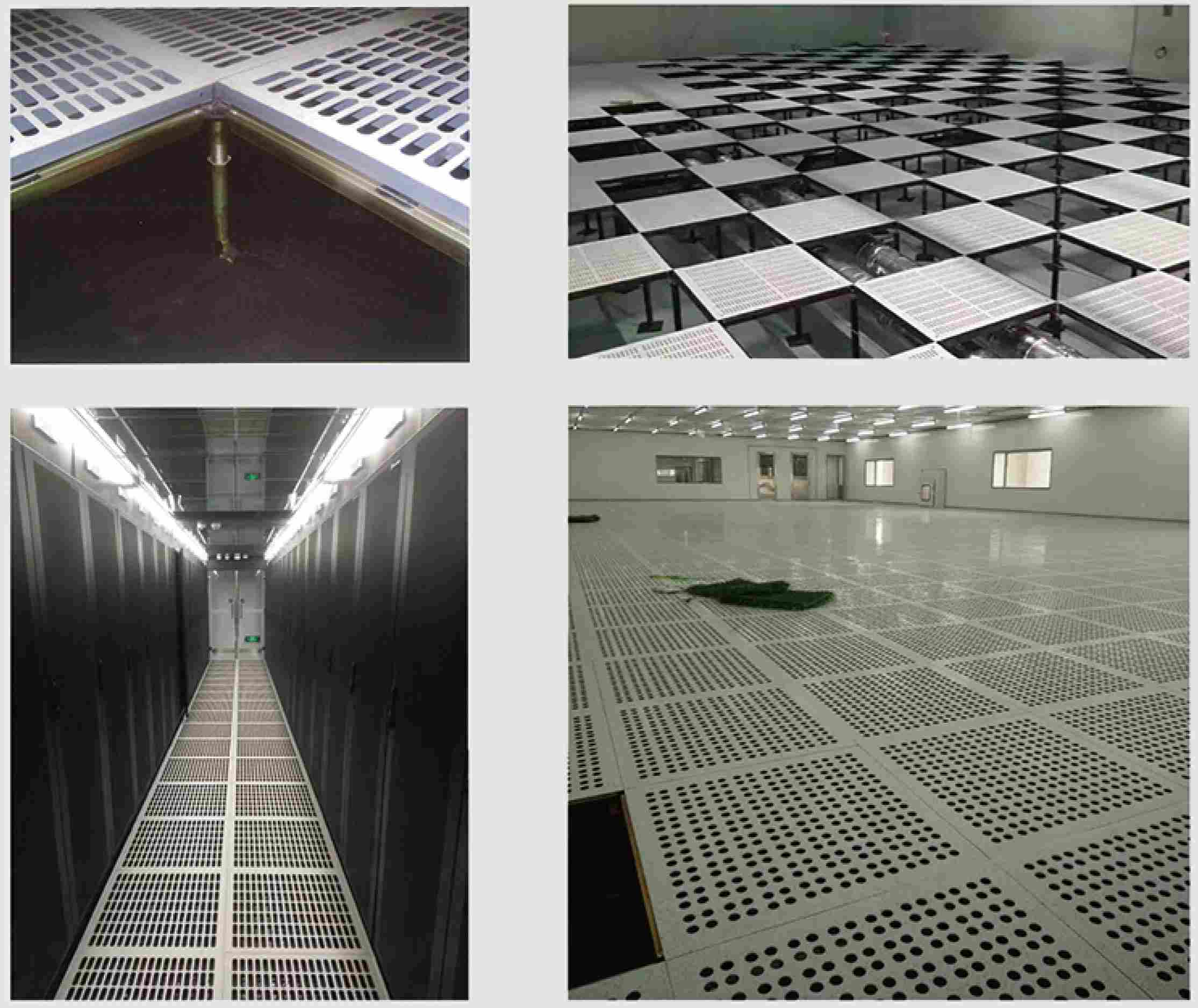

- Trung tâm dữ liệu và phòng IDC

- Phòng máy chủ và phòng máy tính

- Hệ thống ngăn chặn lối đi lạnh/lối đi nóng

- Phòng thiết bị viễn thông

- Trung tâm tính toán hiệu năng cao

- Không gian thiết bị có mật độ nhiệt cao

- Phòng thiết bị mạng

Ai cần sản phẩm này?

Chiến lược vị trí

- Lối đi lạnh lẽo: Tấm đục lỗ phía trước tủ đựng máy chủ

- Lối đi nóng bỏng: Tấm đặc để chứa khí thải

- Lối đi: Tấm thông gió đặc hoặc thấp

- Dưới giá đỡ: Tấm đục lỗ thẳng hàng với cửa hút gió của máy chủ

[Tấm đục lỗ] Câu hỏi thường gặp

Câu hỏi 1: Tôi cần tốc độ thông gió nào cho phòng máy chủ của mình?

Trả lời: Tốc độ thông gió cần thiết phụ thuộc vào mật độ nhiệt của giá và áp suất cung cấp không khí dưới sàn. Hướng dẫn chung:Thông gió 30-40% – Tải nhiệt từ thấp đến trung bình (3-5kW mỗi rack), phòng máy chủ tiêu chuẩn có nhu cầu làm mát vừa phải.Thông gió 45-50% – Tải nhiệt từ trung bình đến cao (5-8kW mỗi tủ), lối đi lạnh điển hình của trung tâm dữ liệu.Thông gió 55-60% – Tải nhiệt cao (8-12kW+ mỗi giá), điện toán mật độ cao, hệ thống ngăn chặn lối đi nóng.Tầng Hoa Hồnghỗ trợtỷ lệ thông gió có thể tùy chỉnh từ 30% đến 60% . Đối với các dự án mới, hãy thực hiện phân tích CFD hoặc tham khảo ý kiến ​​của Huahong để tính toán diện tích mở tối ưu dựa trên tốc độ dòng CRAC, độ sâu toàn thể và cách bố trí giá đỡ cụ thể của bạn. Tốc độ thông gió không đúng có thể gây ra tình trạng làm mát dưới mức (điểm nóng) hoặc làm mát quá mức (lãng phí năng lượng).

Câu hỏi 2: Tấm đục lỗ có đủ chắc chắn cho các giá đỡ máy chủ nặng không?

Trả lời: Đúng. cácBảng đục lỗ công dụngthép cán nguội dày với khuôn dập nguyên khối – không có điểm hàn yếu. Biến dạng đàn hồi là 2,0mm khi chịu tải. Khả năng chịu tải phụ thuộc vào model bạn chọn:FS662 (363 kg) – Khu vực thông gió nhẹ.FS800 (454kg) – Phòng máy chủ tiêu chuẩn.FS1250 (567 kg) – Giá đỡ mật độ trung bình.FS1500 (680kg) – Tủ mật độ cao.FS2000 (907 kg) – Khu thiết bị nặng. Đối với hầu hết các giá đỡ máy chủ tiêu chuẩn có tải trọng chân 200-300kg, các mẫu FS800 hoặc FS1250 là đủ. Đối với thiết bị UPS hạng nặng hoặc mảng lưu trữ mật độ cao, hãy chọn FS1500 hoặc FS2000. Không giống như một số đối thủ cạnh tranh giảm độ dày thép để giảm chi phí, Huahong sử dụngthép có độ dày đầy đủ để đảm bảo tính toàn vẹn của cấu trúc ngay cả với các lỗ thủng.

Câu hỏi 3: Các lỗ có bị bụi hoặc mảnh vụn chặn không? Làm cách nào để làm sạch bảng điều khiển?

Trả lời: cácBảng đục lỗ được thiết kế để dễ dàng vệ sinh. Bề mặt nhẵn được phun sơn tĩnh điện, chống bụi tích tụ. Để bảo trì thường xuyên:Hằng ngày – Lau khô hoặc hút bụi bề mặt để loại bỏ bụi bẩn.hàng tuần – Dùng khăn ẩm hoặc cây lau nhà với xà phòng nhẹ và nước để làm sạch sâu hơn.Đối với các lỗ bị chặn – Sử dụng máy hút bụi có gắn chổi hoặc khí nén từ mặt dưới để làm sạch mọi mảnh vụn.Đừng sử dụng vòi phun nước áp suất cao hoặc chất tẩy rửa có tính ăn mòn - những thứ này có thể làm hỏng lớp phủ chống tĩnh điện. Bề mặt nhẵn và các cạnh lỗ không có gờ giúp ngăn chặn các mảnh vụn dính vào. So với gạch đục lỗ đúc hoặc có bề mặt nhám, tấm đục lỗ Huahong dễ dàng giữ sạch hơn đáng kể. Đối với môi trường phòng sạch, hãy chỉ định các mẫu có độ thông gió cao với nhiều lỗ hơn để duy trì luồng không khí ngay cả khi có ít bụi trên bề mặt.

Câu hỏi 4: Tôi có thể tùy chỉnh kiểu thủng hoặc tốc độ thông gió không?

Trả lời: Đúng. Hỗ trợ sàn Hoa Hồngtỷ lệ thông gió có thể tùy chỉnh từ 30% đến 60% . Bạn có thể chỉ định tỷ lệ phần trăm diện tích mở chính xác cần thiết cho thiết kế làm mát của mình. Các mẫu tiêu chuẩn bao gồm: phân bổ lỗ đồng đều trên toàn bộ bảng điều khiển, các vùng đục lỗ mật độ cao để làm mát mục tiêu và đục lỗ từ cạnh này sang cạnh khác để có luồng không khí tối đa. Đối với các dự án lớn, đường kính lỗ tùy chỉnh và mẫu khoảng cách có sẵn. Cung cấp CFM cần thiết của bạn cho mỗi bảng hoặc tỷ lệ phần trăm diện tích mở mục tiêu và Huahong sẽ sản xuất tương ứng. Việc tùy chỉnh này đảm bảo bạn không thông gió quá mức (gây ra các điểm nóng) cũng như không thông gió quá mức (lãng phí không khí lạnh và năng lượng). Liên hệ với Huahong với yêu cầu làm mát của bạn để được tư vấn.

Câu 5: Sự khác biệt giữa Tấm đục lỗ Huahong và gạch đục lỗ thông thường là gì?

Trả lời: Năm điểm khác biệt chính giúp phân biệt Hoa HồngBảng đục lỗ từ những sản phẩm thông thường.Đầu tiên, độ dày thép – Huahong sử dụng thép cán nguội dày; nhiều đối thủ cạnh tranh giảm độ dày để cắt giảm chi phí, hy sinh khả năng chịu tải.Thứ hai, phương pháp hình thành – Dập và tạo hình liền khối, không có điểm hàn riêng biệt; các tấm thông thường có thể sử dụng các cụm hàn có thể bị hỏng.Thứ ba, chất lượng thủng – Đục lỗ chính xác không có gờ, phân bố lỗ đồng đều; các tấm thông thường thường có lỗ không đều hoặc cạnh sắc.Thứ tư, khả năng chịu tải – Tấm Huahong duy trì độ bền cao hơn dù bị thủng; tấm thông thường biến dạng dễ dàng hơn.Thứ năm, kiểm soát chất lượng thương hiệu kép – Thương hiệu Huahong và Ouli tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt; sản phẩm thông thường có chất lượng không nhất quán. Đối với các trung tâm dữ liệu quan trọng độ tin cậy và hiệu quả làm mát, tấm nền Huahong mang lại tuổi thọ dài hơn và hiệu suất tốt hơn.

Câu hỏi 6: Huahong có cung cấp hỗ trợ lắp đặt và sau bán hàng cho Tấm đục lỗ không?

Trả lời: Đúng. Sàn Huahong cung cấp hỗ trợ toàn diện.Dịch vụ lắp đặt bao gồm: thiết kế bố trí và đo lường tại chỗ, lắp đặt chuyên nghiệp bởi đội ngũ đã được đào tạo (có sẵn ở nhiều khu vực), tích hợp hệ thống với lưới bệ hiện có cũng như xác minh độ phẳng và luồng không khí sau khi lắp đặt.Đối với khách hàng sử dụng nhà thầu riêng của họ , Huahong cung cấp hướng dẫn cài đặt chi tiết và hỗ trợ kỹ thuật từ xa.Bảo hành : Bảo hành kết cấu 5 năm bao gồm tính toàn vẹn của thép, chất lượng thủng, hiệu suất chịu tải và đặc tính chống tĩnh điện.Hỗ trợ sau bán hàng : Tài liệu kỹ thuật, bảng thay thế cho các lỗi đã được xác minh và kiểm tra tại chỗ tùy chọn cho các dự án lớn.Hỗ trợ tùy chỉnh : Tùy chỉnh tốc độ thông gió, tùy chọn hoàn thiện cạnh (dải dẫn điện hoặc không viền) và lựa chọn mô hình tải. Liên hệ với Huahong để biết thông tin chi tiết về dự án để có đề xuất hỗ trợ đầy đủ.

Câu hỏi 7: Tấm đục lỗ có thể được sử dụng với hệ thống cấp khí dưới sàn không?

Trả lời: Tuyệt đối.Tấm đục lỗ được thiết kế đặc biệt cho các hệ thống phân phối không khí dưới sàn (UFAD) phổ biến trong các trung tâm dữ liệu. Bảng điều khiển nằm trên các bệ có thể điều chỉnh phía trên tấm bê tông, tạo ra một khoang chứa không khí điều áp. Bộ CRAC/CRAH đẩy không khí lạnh vào khoang thông gió. Không khí tự nhiên bay lên qua các lỗ trên các tấm đặt ở lối đi lạnh. Sự phân bố lỗ đồng đều đảm bảo luồng không khí nhất quán trên toàn bộ mặt bảng. Để có kết quả tốt nhất: Đảm bảo độ sâu thông gió tối thiểu là 300mm (12 inch) để phân phối không khí thích hợp. Bịt kín các chỗ cắt cáp trong các tấm cứng để tránh rò rỉ không khí. Sử dụng bệ có đệm hoặc đệm kín để ngăn không khí lọt qua. Phối hợp tốc độ thông gió với thiết kế làm mát của bạn – tấm đục lỗ cao hơn mang lại nhiều luồng không khí hơn nhưng cũng làm giảm áp suất tĩnh của khoang thông gió. Huahong có thể giúp tính toán thông gió tối ưu cho tốc độ dòng CRAC và cách bố trí phòng cụ thể của bạn.

Hướng dẫn cài đặt

Các bước cài đặt tiêu chuẩn

1. Làm sạch sàn phụ và kiểm tra độ sâu của khoang chứa (tối thiểu 300mm)

2. Đánh dấu vị trí bệ trên lưới 600×600mm

3. Lắp đặt bệ điều chỉnh ở độ cao thiết kế

4. Lắp đặt các thanh giằng để ổn định các bên (nếu cần)

5. Đặt tấm đục lỗ ở vị trí lối đi lạnh

6. Đặt các tấm đặc ở lối đi và lối đi nóng

7. Kiểm tra độ phẳng bằng mức 2m

8. Lắp đặt đường viền và lối vào

Thực tiễn tốt nhất về vị trí

- Lối đi lạnh lẽo: Tấm đục lỗ ngay phía trước cửa hút máy chủ

- Lối đi nóng bỏng: Tấm đặc hoặc tấm thông gió rất thấp

- Dưới giá đỡ: Căn chỉnh các tấm đục lỗ với các khu vực tiếp nhận máy chủ

- Lối đi: Độ thông gió thấp (30%) hoặc tấm chắn chắc chắn để tạo sự thoải mái

Công cụ cần thiết

- Laser cấp độ hoặc laser xoay

- Bộ nâng tấm hút

- Thước dây

- Đồng hồ vạn năng đo nối đất (nếu có quy định dải dẫn điện)

So sánh – Tấm đục lỗ Huahong so với Ngói đục lỗ tiêu chuẩn

Giải pháp cho những mối quan tâm chung của khách hàng

Tại sao chọn tấm đục lỗ sàn Hoa Hồng

Sản xuất xuất sắc

- Thép: Thép tấm cán nguội dày

- hình thành: Dập liền khối – không có điểm hàn yếu

- thủng: Đục lỗ chính xác, phân bố đồng đều, không có gờ

- Bề mặt: Phốt phát + phun tĩnh điện

- Chất lượng: Kiểm soát thương hiệu kép Huahong và Ouli

Đảm bảo hiệu suất

- Tỷ lệ thông gió: 30% đến 60% theo quy định

- Biến dạng đàn hồi: ≤ 2.0mm khi chịu tải

- Độ phẳng: ≤ 0.5mm trên 600mm

- Chống tĩnh điện: Đạt tiêu chuẩn SJ/T 10796-2001

- Khả năng chịu tải: Có sẵn model FS662 đến FS2000

Dịch vụ một cửa

- Tùy chỉnh tốc độ thông gió

- Hướng dẫn lựa chọn mô hình tải

- Thiết kế và bố trí hệ thống

- Cung cấp vật tư kèm theo giao hàng

- Cài đặt chuyên nghiệp (tùy chọn)

- Bảo hành 5 năm và hỗ trợ kỹ thuật

Bản tóm tắt

cácBảng đục lỗ từTầng Hoa Hồnglà giải pháp chính xác để làm mát trung tâm dữ liệu. Thép cán nguội dày với dập nguyên khối mang lại độ bền và khả năng chịu tải cao. Các lỗ đồng đều không có gờ đảm bảo luồng không khí đều và xử lý an toàn. Tốc độ thông gió có thể tùy chỉnh (30%-60%) phù hợp với yêu cầu tải nhiệt cụ thể. Xử lý chống tĩnh điện bảo vệ các thiết bị nhạy cảm. Kích thước tiêu chuẩn 600×600mm phù hợp với mọi loại lưới sàn nâng. Được hỗ trợ bảo hành 5 năm, kiểm soát chất lượng thương hiệu kép (Huahong và Ouli) và hỗ trợ đầy đủ cho dự án.

Chọn Tấm đục lỗ Huahong để làm mát hiệu quả, độ bền đáng tin cậy và hiệu suất lâu dài.
